城市路边停车

随着城市经济的发展和汽车保有量的不断增加,日益增长的机动车数量与城市停车场/建设不足的矛盾日益突出,由于缺乏有效的管理手段、缺少必要的信息共享机制,繁华区域停车场车位供不应求,周边一些停车场却使用效率低下,驾车人获取泊位信息的渠道不通畅,导致停车资源紧张的状况在局部区域凸显,进而引发的乱停车的现象屡见不鲜。为此,政府相继出台各项扶持政策,期望通过“盘活存量”、“引进增量”两个主旨解决停车问题,寻求互联互通及智能化的平台和技术手段,最大限度的解决城市停车资源的信息共享问题、间接提高停车场/位的使用率和周转率,促进解决城市交通难题。

城市智慧停车综合管理平台(以下简称“平台”)旨在满足行业决策者、管理者不断提高的管理需求以及公众出行日益增长的服务需求,进一步加快推进停车、诱导等业务的智能化进程,加大对城市停车数据的采集、挖掘和利用,并融合共享跨系统、跨部门的数据资源,实现城管停车管理的信息化布局,对城市交通的精细化管理和对出行公众全面、周到的停车服务。

平台采用统一的指导性规范文件,在设备层做到规范统一,利用统一数据中心网关,实现设备的统一直接接入。新建系统须遵循统一的指导性规范文件,最终达到统一标准接入、统一管理的目的,达到城市智能交通“数据资源集中共享、信息标准统一规范、网络互联互通、业务系统集成优化”的要求。

平台总体架构分为支撑层、管理层、应用层、用户层:

支撑层:过硬件(包括云计算服务器、知设备等络及数据交换体系的建设,城市停车管理平台及路内停车、外停车业务提供应用能力与数据能力支撑。

管理层:建设城市停车管理平台,现城市停车资源一体化管理。

应用层:提供路内停车、外停车(包括封闭停车场、享车位的业务服务能力。

用户层:通过官网、动客户端、诱导屏建设,公车出行服务提供丰富的应用途径与方法。

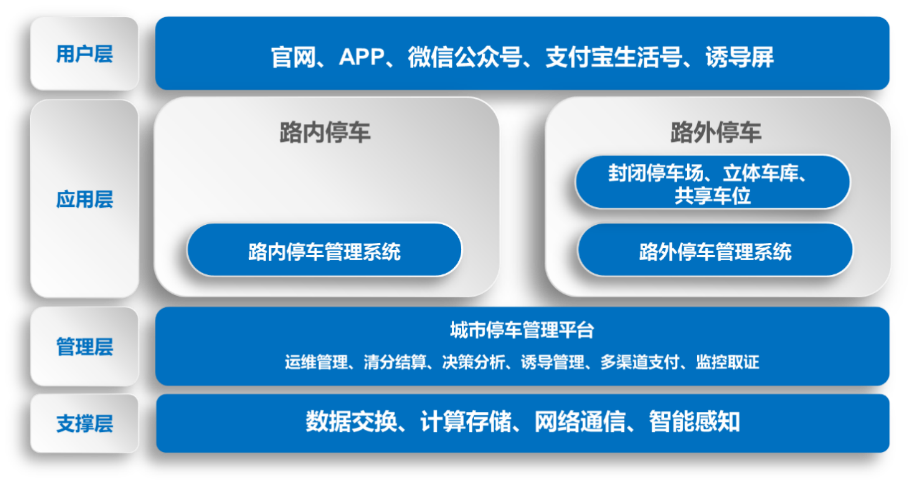

平台总体架构图:


城市停车管理云平台运用云计算,物联网,数据处理等先进信息技术为手段,综合路内、外停车管理,拓展与第三方系统信息共享,供多渠道支付方式,面各类停车场实现跨区域、层级的集中监控和管理。政府主管单位、运营企业提供远程监控与督导、决策支持、计分析、数据展现等服务。时为公众出行提供停车即时信息与多渠道支付。在解决城市停车乱象、车难等问题,对智慧城市建设提供有力帮助,方便市民出行,使城市人居环境更优越美好。

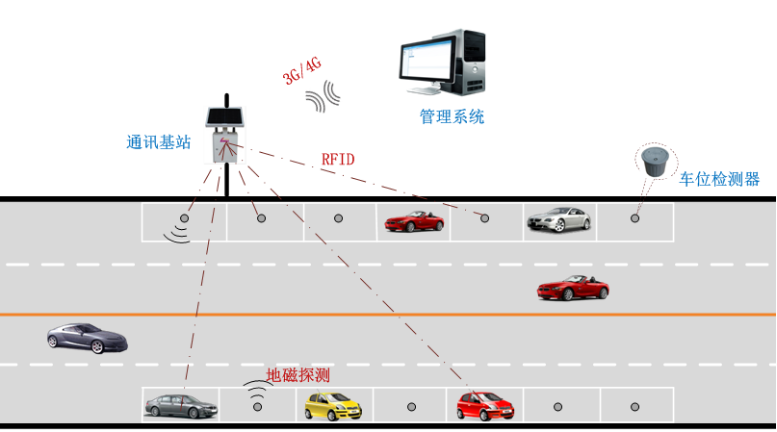

平台路内停车解决方案采用地磁车位检测技术,在路内每个车位下方安装1个检测器,检测器准确感知车位占用状态,并将车位信息通过无线传输发送至数据中心进行储存和处理。车主停车后,车位检测器检测到车载标签,系统开始计费。开车离开车位,系统自动感应,停止计费,并从车载标签绑定的账户扣取停车费。若车位检测器没有检测到车载标签则通过手持收费终端提醒现场停车收费员,拍照登记停车,车主可现场以现金、IC卡、市民卡等多种方式向停车收费员缴纳停车费。

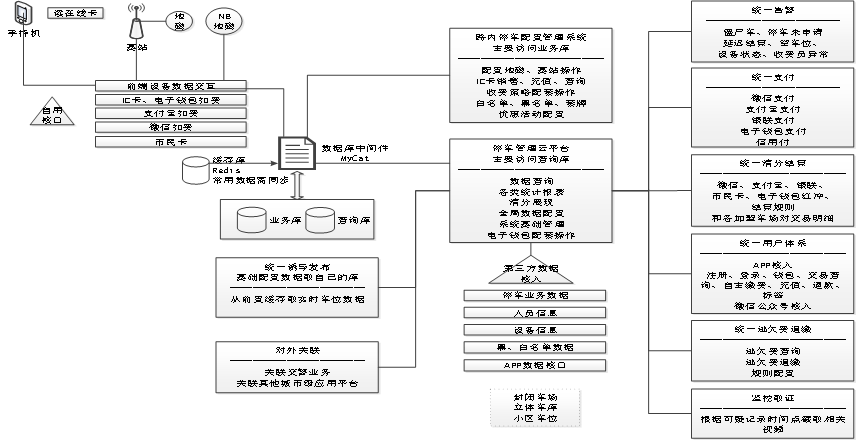

路内停车业务逻辑:

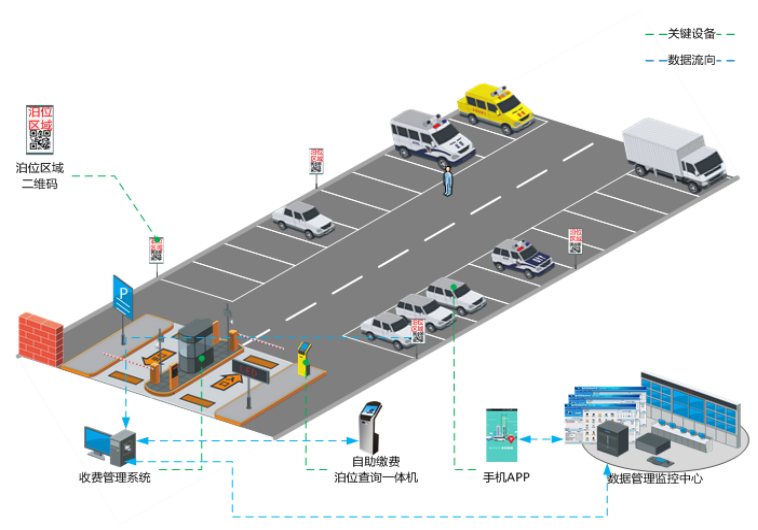

平台路外停车管理常见应用于医院、商场、写字楼以及政府共停车场等,分为露天和非露天两种类型。封闭式停车场库停车管理系统一般具有若干个出入口、道闸、车牌识别单元和岗亭终端机等硬件组成,并使用一套停车收费管理平台用作信息整合中心、停车收费业务管理、诱导/反向寻车后台数据支持等。



出入口控制系统由前端子系统、传输子系统、后端子系统组成,实现对车辆的24小时全天候监控覆盖,记录所有通行车辆,自动抓拍、记录、传输和处理,同时系统还能完成车牌、车主信息管理、收费、对账等功能。

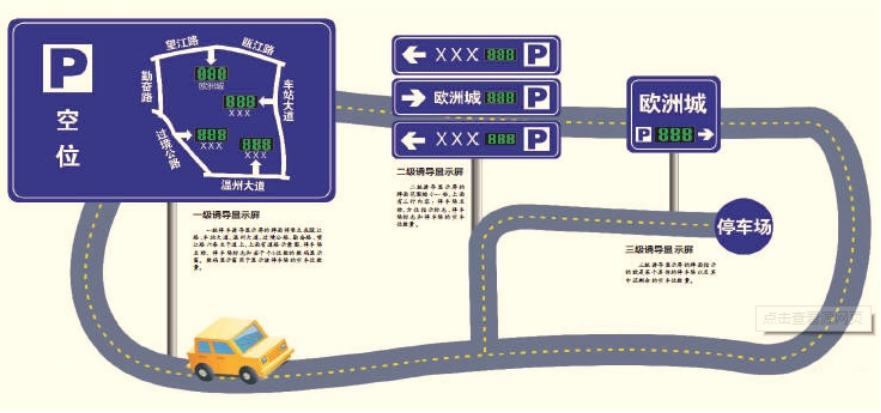

平台停车诱导系统是在城市交通主干道入口、次级干道、停车场附近以及停车场内部设置一二三级诱导屏,其中一二三级城市诱导屏由城市智慧停车管理平台直接管理。通过诱导屏发布的泊位数据引导驾车者在行驶过程中规划的选择停车点,做好热点区域停放车辆饱和时的“溢出”疏导,扩大热点区域的有效停场车半径,充分利用周边资源较为充分的停车场。

通过四级诱导屏和泊位状态显示设备(车位相机、超声波探测器)提示空泊位所在处,引导车主在最短时间内寻找空余泊位,缓解停车场内徘徊车辆造成的拥堵,提高车辆停入和驶出效率,提高周转率。


平台数据交换系统应用于系统内部各子系统及与外部系统数据交换、数据交换系统建设符合停车场建设技术标准要求。数据通讯过程为保障系统安全性与有效性,对报文数据进行加密与校验。接口数据包括停车场基础数据、车位实时状态、费率、车位预定、定单数据等。



通过数据交换平台,实现停车管理平台各子系统信息资源的统一选择性汇聚,并进行数据处理和加工,建立各类数据的交换与共享通道,形成统一的信息数据共享库,从而最终在平台内实现数据的抽取、预处理、发布、共享功能,包含数据推送、订阅、直接交换、汇聚、整合等。对接的平台包括以下几类:

与交警相关系统对接,实现监控数据共享、车位占用数据共享、车辆识别数据共享、交通流量数据共享;

与数字城管系统对接,实现监控数据共享、车位占用数据共享;

与智慧旅游系统对接,实现监控数据共享、车位占用数据共享;

与建设局信息共享,

与规划局信息共享;

与交通局信息共享;

与市场卡公司信息共享。
